Wodne systemy wysokociśnieniowe i mgłowe – dobór pomp i zaworów. Praktyczny przewodnik
System wysokociśnieniowy nie działa jak zwykła instalacja wodna. Tu znaczenie ma nie tylko doprowadzenie wody do punktu odbioru, ale utrzymanie odpowiedniego ciśnienia, stabilnego przepływu i kontroli nad pracą całego układu. W przypadku instalacji mgłowych dochodzi jeszcze jeden element: jakość rozpylania. Jeśli ciśnienie jest niestabilne, efekt mgły może być nierównomierny, a cały system mniej skuteczny.
Dlatego dobór komponentów powinien zaczynać się od analizy zadania instalacji. Inaczej projektuje się układ do chłodzenia, inaczej do nawilżania, filtracji, zraszania, instalacji technologicznej czy zastosowań specjalistycznych. Pompa, zawory i armatura muszą pracować jako jeden system, a nie jako przypadkowo zestawione elementy.
DESTO oferuje komponenty wykorzystywane przy budowie wodnych systemów wysokociśnieniowych, obejmujące zarówno pompy jak i elementy sterujące zabezpieczające oraz części zamienne. Dzięki temu możliwe jest kompletowanie większości kluczowych elementów układu w jednym miejscu. To nie tylko kwestia logistyczna, ale przede wszystkim świadoma strategia optymalizacji technicznej i ekonomicznej.:
- Spójność techniczna i eliminacja wąskich gardeł
Dobór komponentów od różnych producentów często prowadzi do rozbieżności w standardach wykonania. Jeden dostawca gwarantuje, że wszystkie elementy systemu są zweryfikowane pod kątem kompatybilności, co eliminuje ryzyko powstawania punktów krytycznych (tzw. wąskich gardeł) i przedwczesnych awarii. - Optymalizacja logistyki i kosztów administracyjnych
Zarządzanie wieloma dostawcami generuje ukryte koszty administracyjne. Skonsolidowanie procesu zakupowego, dokumentacji i procedur reklamacyjnych w jednym punkcie kontaktu upraszcza administrację. Kluczowym czynnikiem jest tu synchronizacja dostaw – uniknięcie przestojów montażowych spowodowanych oczekiwaniem na brakujący komponent od dostawcy. - Skuteczność serwisu i maksymalizacja uptime’u
W systemach wysokociśnieniowych czas reakcji na awarię jest krytyczny. Model „Single Point of Contact” pozwala na szybką identyfikację przyczyny usterki bez rozstrzygania sporów kompetencyjnych między dostawcami. Znajomość całego systemu przez jednego partnera znacząco ułatwia zarządzanie częściami zamiennymi i utrzymanie ciągłości pracy (uptime).
Pompa jako serce układu
Pompa jest podstawą wodnego systemu wysokociśnieniowego. To ona odpowiada za wygenerowanie odpowiedniego ciśnienia i wydajności przepływu. Jeżeli zostanie źle wybrana, nawet prawidłowo dobrane pozostałe elementy instalacji mogą nie zapewnić oczekiwanych parametrów pracy układu.
Wybór odpowiedniej pompy to nie tylko zakup urządzenia, to fundament wydajności całego systemu. Aby uniknąć błędów i niepotrzebnych kosztów, w DESTO podczas doboru zawsze bierzemy pod uwagę te 7 kluczowych elementów:
- Ciśnienie robocze: Aby system pracował dokładnie tak, jak tego potrzebujesz – bez ryzyka awarii czy niedociążeń.
- Przepływ: Precyzyjnie dobrany do Twoich potrzeb, aby zapewnić płynną i efektywną pracę instalacji.
- Charakter pracy: Czy system pracuje non-stop, czy z przerwami? Dostosowujemy sprzęt do Twojego tempa pracy.
- Typ medium: Pompujemy czystą wodę, chemię czy płyny o innej gęstości? Każde medium wymaga innych materiałów, aby pompa była trwała.
- Częstotliwość pracy: Planujemy urządzenie tak, aby było niezawodne nawet przy bardzo intensywnym użytkowaniu.
- Wymagania bezpieczeństwa: Zapewniamy, że sprzęt spełnia wszelkie normy, dbając o komfort i bezpieczeństwo Twoich pracowników.
- Współpraca z zaworami i dyszami: Sprawiamy, że wszystkie elementy „rozumieją się” nawzajem, eliminując ryzyko przestojów.

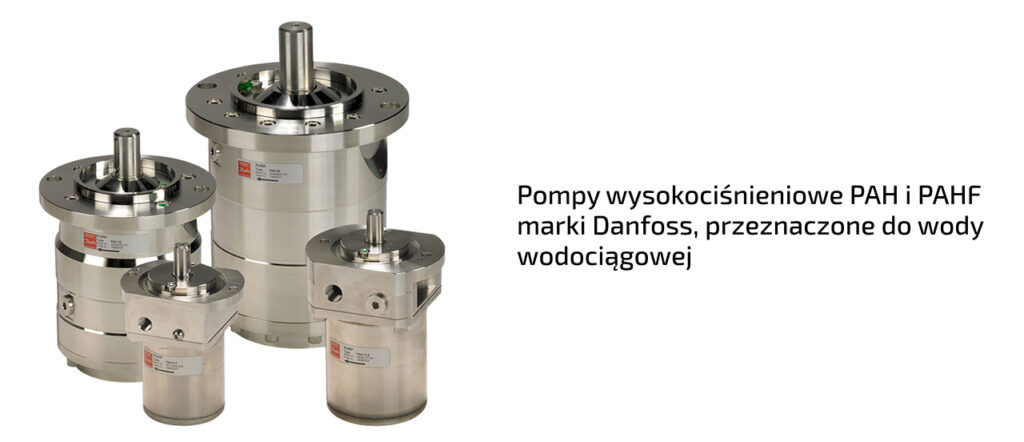

Na stronie DESTO dostępne są m.in. pompy do wody wodociągowej Danfoss PAH, przy których podawane są takie parametry jak maksymalny przepływ, maksymalne ciśnienie wylotowe czy prędkość pracy. To ważne, bo w układach wysokociśnieniowych dobór pompy musi opierać się na konkretnych danych technicznych, a nie wyłącznie na ogólnym założeniu, że „ma być mocna” – powinna zapewniać parametry pracy idealnie dopasowane do specyfiki Twojego procesu
Zawory dławiące i elektromagnetyczne – kontrola zamiast przypadku
W instalacjach wysokociśnieniowych zawory pełnią funkcję “układu nerwowego”. Odpowiadają nie tylko za odcinanie przepływu, ale przede wszystkim za precyzyjne sterowanie ciśnieniem, bezpieczeństwo i efektywność każdej sekcji systemu. W instalacjach mgłowych, gdzie jakość rozpylenia cieczy bezpośrednio zależy od stabilności parametrów, rola odpowiednio dobranych zaworów jest krytyczna.
Dlaczego precyzja jest kluczowa? Niewłaściwa praca zaworów prowadzi do wahań ciśnienia, co skutkuje nierównomierną pracą dysz i spadkiem jakości mgły. Co gorsza, brak odpowiednich zabezpieczeń (zaworów nadmiarowych) w układzie wysokociśnieniowym może prowadzić do niebezpiecznych przeciążeń instalacji.
Jakie elementy tworzą ten system w DESTO? Stosujemy rozwiązania oparte na komponentach o potwierdzonej trwałości w pracy pod dużym obciążeniem:

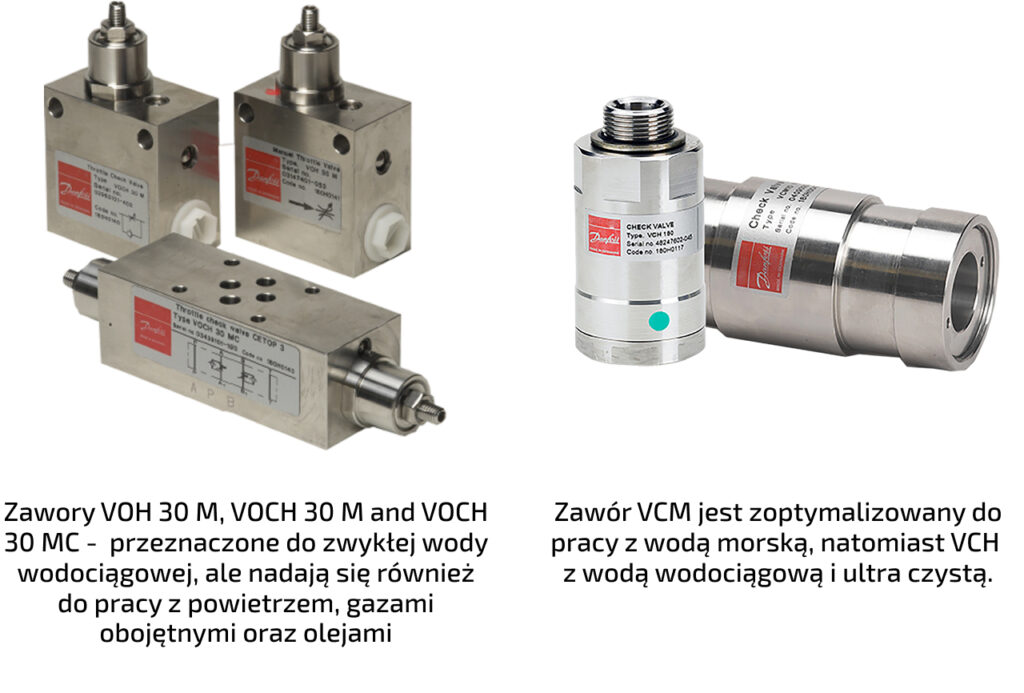

- Zawory dławiące (m.in. serie VOH 30 M, VOCH 30 M/MC): Kluczowe do precyzyjnego ustawiania przepływu w wybranych sekcjach.
- Elektrozawory wysokociśnieniowe (np. Danfoss EV225B): Niezbędne do szybkiej i automatycznej reakcji systemu na zmianę parametrów pracy.
- Zawory nadciśnieniowe (np. Danfoss VCH / VCM): Fundament bezpieczeństwa, chroniący układ przed skutkami nagłych skoków ciśnienia.
Uzupełnienie oferty o zawory blokowe i zwrotne pozwala nam projektować układy, które są nie tylko wydajne, ale przede wszystkim przewidywalne i bezpieczne w długofalowej eksploatacji.
Jak uniknąć błędów przy doborze komponentów systemu?
Najczęstszym błędem jest traktowanie instalacji jako zbioru niezależnych komponentów. Nawet pompa o idealnych parametrach nie zapewni wydajności, jeśli zawory, dysze czy armatura nie współpracują z nią w jednym standardzie ciśnienia i przepływu. W systemach wysokociśnieniowych kluczem jest spójność całego układu, niezależnie od tego, czy projektujemy instalację od zera, czy modernizujemy istniejącą.
Zanim wybierzesz komponenty, określ ramy pracy systemu:
- Cel techniczny: Czy system służy do chłodzenia, nawilżania, filtracji czy wytwarzania mgły? (Od tego zależy specyfika medium i wymagana precyzja).
- Parametry pracy: Jakie jest docelowe ciśnienie robocze oraz wymagany przepływ?
- Tryb eksploatacji: Czy instalacja będzie pracować w trybie ciągłym (wymagana wysoka trwałość materiałowa), czy cyklicznym?
- Poziom kontroli: Czy potrzebujesz automatyki, czy wystarczy sterowanie manualne? Jakie funkcje mają pełnić zawory (dławienie, odcięcie, zabezpieczenie)?
Dlaczego to podejście jest efektywne?
- Jeśli tworzysz nowy system: Dzięki tej metodologii unikniesz „przewymiarowania” (kupowania za drogich, zbyt mocnych podzespołów) lub niedopasowania, które skutkuje niestabilną pracą.
- Jeśli wymieniasz element w istniejącej instalacji: Odpowiedzi na te pytania pozwolą Ci sprawdzić, czy nowy komponent nie zakłóci pracy pozostałych części systemu. Może się zdarzyć, że wymiana „tylko pompy” na mocniejszą bez zmiany zaworów prowadzi do awarii armatury – naszych lista pytań pomaga wyłapać takie ryzyka przed zakupem.
Stabilny system to dobrze dobrane komponenty
Projektowanie lub modernizacja instalacji, w której pracują wodne systemy wysokociśnieniowe, wymaga znacznie większej precyzji niż w przypadku standardowych sieci wodociągowych. W instalacjach, gdzie liczy się niezawodność, nie możemy polegać na przypadkowych podzespołach. To nie tylko sama pompa wysokociśnieniowa, ale przede wszystkim precyzyjna armatura – w tym zawory dławiące, zwrotne, nadciśnieniowe oraz elektrozawory wysokociśnieniowe – decyduje o tym, czy układ będzie pracował bezawaryjnie.
Dlaczego to tak ważne w przypadku systemów mgłowych? Ponieważ to właśnie zawory pełnią funkcję układu nerwowego instalacji. Odpowiadają za stabilne utrzymanie ciśnienia i przepływu, co bezpośrednio przekłada się na jakość rozpylania i powtarzalność efektu technologicznego.
W DESTO nie dostarczamy jedynie części; dostarczamy rozwiązania oparte na technicznej weryfikacji każdego elementu. Dzięki szerokiej gamie komponentów – od pomp, przez zaawansowaną armaturę, po niezbędne części zamienne – każdy dobór opieramy na realnych parametrach Twojego procesu. Niezależnie od tego, czy budujesz nowy system, czy optymalizujesz już istniejący, kluczem do sukcesu jest kompatybilność wszystkich elementów. Zapewnienie tej spójności to nasza codzienna praktyka, która przekłada się na długą żywotność Twojej instalacji.
Zobacz komponenty do wodnych systemów wysokociśnieniowych i mgłowych w ofercie DESTO. -> Wodne systemy wysokociśnieniowe
