Jak prawidłowo dobrać zawór elektromagnetyczny do instalacji przemysłowej? Przewodnik dla utrzymania ruchu.
Zawór elektromagnetyczny jest niewielkim elementem instalacji, ale jego błędny dobór może zatrzymać cały proces. W utrzymaniu ruchu liczy się nie tylko średnica przyłącza, ale przede wszystkim medium, ciśnienie, temperatura, funkcja zaworu, materiał wykonania i sposób sterowania. Dlatego elektrozawór powinien być dobierany do konkretnych warunków pracy, a nie wyłącznie „pod rozmiar rury”.
Jak prawidłowo dobrać zawór elektromagnetyczny do instalacji przemysłowej? Przewodnik dla utrzymania ruchu

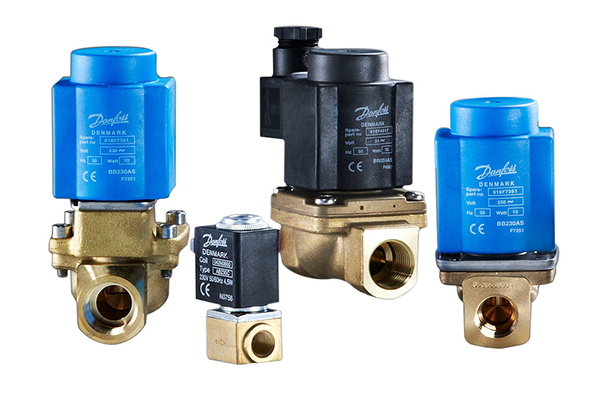

W instalacjach przemysłowych zawór elektromagnetyczny odpowiada za automatyczne otwieranie/zamykanie przepływu medium, regulację stopnia przepływu czy nawet rozdzielanie przepływu medium. Może pracować w układach wodnych, parowych, chłodniczych, pneumatycznych, olejowych, wysokociśnieniowych czy technologicznych. W każdym z tych przypadków warunki są inne, dlatego jeden uniwersalny elektrozawór „do wszystkiego” w praktyce nie istnieje.
Średnica przyłącza jest jednym z podstawowych parametrów doboru, jednak nie powinna być jedynym kryterium wyboru zaworu.Oczywiście rozmiar ma znaczenie, ale dopiero na późniejszym etapie. Najpierw trzeba ustalić, z jakim medium zawór będzie pracował, jakie panuje ciśnienie, jaka jest temperatura, jak często zawór będzie się przełączał i czy ma być normalnie zamknięty, czy normalnie otwarty.
Ze względu na dużą liczbę zastosowań dostępne są zawory projektowane do konkretnych warunków pracy – od układów chłodniczych i pneumatycznych po instalacje parowe czy hydrauliczne. Właśnie dlatego dostawcy specjalizujący się w armaturze przemysłowej, tacy jak DESTO (autoryzowany dystrybutor produktów Danfoss), oferują rozwiązania dedykowane dla różnych branż i mediów.
Dobór elektrozaworu zacznij od medium
Pierwsze pytanie powinno brzmieć: co będzie przepływać przez zawór? Innego rozwiązania wymaga woda, innego para technologiczna, sprężone powietrze, olej, gaz obojętny, czynnik chłodniczy czy medium kwaśne. Od rodzaju medium zależy materiał korpusu, typ uszczelnienia, odporność temperaturowa oraz konstrukcja zaworu.
W instalacjach przemysłowych właściwości medium często decydują o bezpieczeństwie całego układu. Para technologiczna oznacza wysoką temperaturę. Układ chłodniczy wymaga zgodności z czynnikiem chłodniczym. W przypadku mediów agresywnych chemicznie konieczny jest właściwy dobór materiałów uszczelniających.. Dodatkowo parametry pracy instalacji, takie jak ciśnienie robocze, muszą mieścić się w zakresie dopuszczalnym dla danego zaworu.
Dlatego dobór zaworu wyłącznie na podstawie gwintu lub średnicy może prowadzić do awarii. Zawór może pasować mechanicznie, ale nie być przygotowany do rzeczywistych warunków pracy.

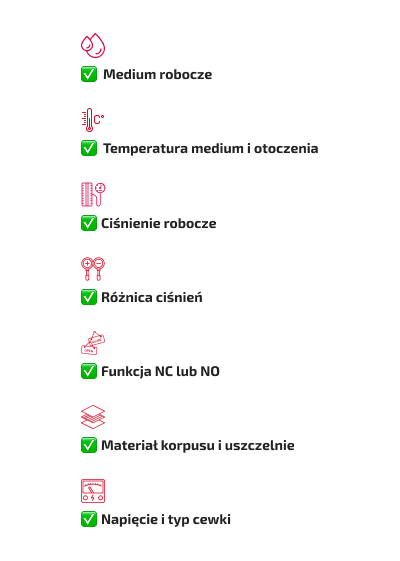

7 parametrów, które trzeba sprawdzić przed zakupem
Dobór zaworu elektromagnetycznego warto potraktować jak krótką checklistę techniczną. Będzie ona szczególnie przydatna dla osób, które nigdy same nie dobierały takiego komponentu. Sprawdzi się również w przypadku zweryfikowania dostawcy – czy rzeczywiście pomyślał o wszystkim. Im dokładniej zostaną określone warunki pracy, tym mniejsze ryzyko pomyłki.
- Medium robocze
To podstawowy parametr. Trzeba określić, czy zawór będzie pracował z wodą, parą, powietrzem, olejem, czynnikiem chłodniczym, gazem obojętnym czy innym medium technologicznym. Od tego zależy konstrukcja zaworu i dobór uszczelnień. - Temperatura medium i otoczenia
Zawór może mieć kontakt z medium o podwyższonej temperaturze, np. parą, wodą grzewczą lub olejem. Znaczenie ma również temperatura otoczenia, szczególnie jeśli instalacja pracuje w trudnych warunkach przemysłowych. - Ciśnienie robocze
Elektrozawór musi być dobrany do zakresu ciśnienia instalacji. Zbyt niskie lub zbyt wysokie ciśnienie względem wymagań zaworu może powodować problemy z prawidłowym otwieraniem, zamykaniem albo szczelnością. - Różnica ciśnień
W wielu zaworach znaczenie ma minimalna i maksymalna różnica ciśnień. Przy zaworach serwosterowanych zbyt mała różnica może uniemożliwić poprawną pracę. To szczególnie ważne w instalacjach, w których ciśnienie zmienia się w czasie. - Funkcja NC lub NO
Zawór normalnie zamknięty, czyli NC, pozostaje zamknięty bez zasilania i otwiera się po podaniu napięcia. Zawór normalnie otwarty, czyli NO, działa odwrotnie. Wybór zależy od logiki bezpieczeństwa i funkcji układu. - Materiał korpusu i uszczelnie

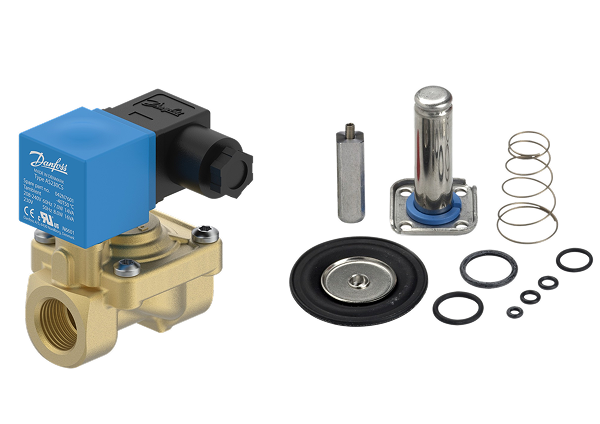

Mosiądz, stal nierdzewna, odpowiednie elastomery czy uszczelnienia odporne na konkretne media mają duże znaczenie dla trwałości zaworu. W instalacjach chemicznych, farmaceutycznych, parowych czy chłodniczych ten element nie powinien być przypadkowy. - Napięcie i typ cewki
Cewka musi być dopasowana do sposobu sterowania w instalacji. Znaczenie ma napięcie zasilania, rodzaj prądu, warunki pracy i dostępność części zamiennych. W praktyce dobrze dobrana cewka jest tak samo ważna jak sam korpus zaworu.
Częste błędy w utrzymaniu ruchu
W utrzymaniu ruchu liczy się szybka reakcja, ale pośpiech przy doborze zaworu może zwiększyć ryzyko kolejnej awarii. W wielu przypadkach problem nie wynika z samej jakości elementu, lecz z niedopasowania go do instalacji.
Do typowych błędów należą:
- wybór zaworu tylko po średnicy przyłącza,
- pominięcie rodzaju medium,
- zastosowanie zaworu do wody w instalacji o innych wymaganiach,
- nieuwzględnienie temperatury medium,
- zła funkcja NC/NO,
- niedopasowanie cewki do napięcia zasilania,
- brak sprawdzenia minimalnej różnicy ciśnień,
- pominięcie materiału uszczelnień,
- wybór produktu bez dostępnych części zamiennych.
Takie błądy mogą skutkować nieszczelnością, niestabilną pracą, przegrzewaniem cewki, zbyt wolną reakcją zaworu albo szybszym zużyciem elementów. W instalacjach przemysłowych nawet niewielki komponent może przełożyć się na przestój, stratę medium lub konieczność dodatkowego serwisu.
Dlaczego zawór trzeba dobierać do całego układu?
Elektrozawór nie pracuje samodzielnie. Jest częścią większej instalacji, w której pojawiają się filtry, pompy, presostaty, regulatory, czujniki temperatury, przetworniki ciśnienia i elementy sterujące. Dlatego przy doborze trzeba patrzeć nie tylko na kartę produktu, ale też na miejsce zaworu w całym procesie.
W układach chłodniczych zawór musi współpracować z czynnikiem chłodniczym i pozostałymi komponentami instalacji. W kotłowniach i ciepłownictwie ważne są temperatura, ciśnienie i bezpieczeństwo pracy. W pneumatyce liczy się szybka reakcja i zgodność z medium. W instalacjach olejowych lub hydraulicznych kluczowa jest odporność na konkretne warunki pracy.
DESTO oferuje zawory elektromagnetyczne i akcesoria wykorzystywane w różnych gałęziach przemysłu — od chłodnictwa i pomp ciepła, przez kotłownie i instalacje ciepła technologicznego, aż po układy chłodzenia, pary technologicznej, pneumatyki oraz przemysł chemiczny, farmaceutyczny i instalacje olejowe. Ma to znaczenie, ponieważ dobór elektrozaworu rzadko sprowadza się wyłącznie do wymiaru — w praktyce często wymaga porównania kilku typów rozwiązań i ich dopasowania do konkretnego medium oraz warunków pracy.
Kiedy warto skonsultować dobór?
Jeżeli instalacja pracuje z typowym medium i ma standardowe warunki, dobór może być stosunkowo prosty. W praktyce przemysłowej często pojawiają się jednak sytuacje, w których warto skorzystać ze wsparcia dostawcy technicznego.
Konsultacja jest szczególnie wskazana, gdy:
- medium ma wysoką temperaturę lub agresywny charakter,
- instalacja pracuje pod wysokim ciśnieniem,
- zawór ma pracować bardzo często,
- wymagane jest konkretne uszczelnienie,
- układ ma zmienne parametry pracy,
- potrzebne są części zamienne, cewki lub korpusy,
- przestój instalacji generuje duże koszty.
W takich przypadkach wybór zaworu wyłącznie na podstawie elementarnych parametrów katalogowych może okazać się niewystarczający. Lepiej wcześniej sprawdzić, czy dany zawór rzeczywiście odpowiada medium, ciśnieniu, temperaturze i funkcji układu.
Dobry elektrozawór to mniej przestojów i bardziej stabilna praca
Zawór elektromagnetyczny jest jednym z tych elementów, które najlepiej działają wtedy, gdy nikt o nich nie myśli. Ma otwierać i zamykać przepływ zgodnie z automatyką, utrzymywać szczelność, reagować powtarzalnie i nie powodować problemów w instalacji.
Aby tak było, musi być prawidłowo dobrany. Średnica przyłącza to dopiero początek. Najważniejsze są warunki pracy: medium, temperatura, ciśnienie, różnica ciśnień, funkcja NC/NO, materiał korpusu, uszczelnienia oraz typ cewki.
Dla utrzymania ruchu oznacza to jedno: dobrze dobrany elektrozawór nie jest tylko zakupem części zamiennej. Jest decyzją, która wpływa na niezawodność instalacji, szybkość serwisu i ograniczenie nieplanowanych przestojów. Właśnie dlatego przy instalacjach przemysłowych warto dobierać zawory świadomie, z uwzględnieniem całego układu i realnych warunków pracy.
